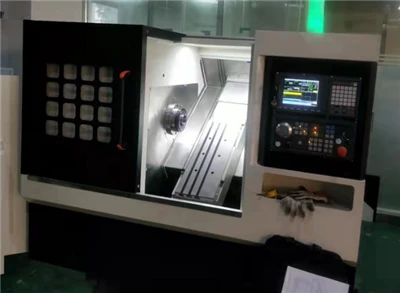

6-calowa tokarka CNC

Dongguan Jide Precision Machinery Technology Co., Ltd. jest jednym z najbardziej wiarygodnych producentów i dostawców 6-calowych tokarek cnc w Chinach. Jeśli zamierzasz sprzedawać hurtowo wysokiej jakości 6-calową tokarkę cnc wyprodukowaną w Chinach, zapraszamy do otrzymania wyceny i bezpłatnej próbki z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną.

Informacje techniczne

JD-320W tokarce CNC zastosowano żeliwo o wysokiej-wytrzymałości, zwartej konstrukcji, dobrej wytrzymałości, odpowiedniej twardości, niskim współczynniku tarcia i-samosmarowaniu. Integralna konstrukcja skrzynkowa łoża podstawowego znacznie zwiększa ogólną sztywność i stabilność obrabiarki. Posiada funkcję pochłaniania drgań, co zmniejsza straty narzędzia i poprawia jakość obrabianego przedmiotu. Daje użytkownikom gwarancję wysokiej wydajności i dużej niezawodności w użytkowaniu.

Główne cechy tej maszyny :

TheNachylenie 30 stopniukład znacznie poprawia sztywność zginania i skręcania obrabiarki podczas pracy.Zintegrowana podstawa łóżkao dużej sztywności i dużej stabilności stanowi silną gwarancję wysokiej precyzji całej maszyny.

Zespół wrzeciona jest niezależnym wrzecionem (typu tulejowego). System-precyzyjnego wrzeciona przeszedł rygorystyczne testy wyważenia dynamicznego, które wykazały wysoką precyzję, dobre zachowanie dokładności i dobrą stabilność termiczną. Maksymalna prędkość, jaką można osiągnąć4000 obr./min. Wysoka precyzja, wysoka sztywność, duża prędkość i wysoka wydajność zespołu wrzeciona umożliwiają całej maszynie nie tylko wykańczanie wykańczające, ale także wykonywanie obróbki zgrubnej i ciężkiego cięcia dla użytkowników.

Konik jest napędzany hydraulicznie, a tuleja automatycznie rozszerza się i kurczy z dobrą sztywnością. Użytkownicy mogą sterować nim za pomocą panelu lub przełącznika nożnego, co oszczędza czas i wysiłek oraz zapewnia wysoką wydajność obróbki obrabiarek.

Standardowa konfiguracja Tajwan SWIFT 12stacjaserworewolwerowa zapewnia użytkownikom wygodne, praktyczne i niezawodne części do obróbki.

Układ podawania jest napędzany bezpośrednio przez serwomotor charakteryzujący się dobrą sztywnością, precyzją i dynamiczną charakterystyką reakcji. Obrabiarka wyposażona jest w ROLLER TaiwanHIWIN/PMIśrubowa szyna prowadząca.

6. Ta maszyna zapewnia użytkownikom kompletny układ hydrauliczny i smarowania, wykorzystując-wysokiej jakości pompy hydrauliczne i zawory hydrauliczne oraz inne komponenty, co znacznie zmniejsza awaryjność. Obrabiarka przyjmuje scentralizowane ilościowe automatyczne smarowanie.

Konfiguracje maszyn:

Specyfikacja końcówki wrzeciona A2-5 Najlepsza marka na Tajwanie

Oprawa 6" Hollow Chuck, najlepsza marka tajwańska, górny cylinder z Tajwanu

Zalecana moc silnika głównego 5,5/7,5 kW

Maksymalna dopuszczalna prędkość wrzeciona 0-4000 obr./min

Średnica pręta Φ45mm

Maksymalna średnica toczenia nad łożem Φ430mm

Maksymalna średnica obróbki Φ320mm

Maksymalna długość obróbki 350mm

Parametry osi posuwu Specyfikacja śruby kulowej X/Z 3210/3210

Specyfikacja prowadnicy X/Z Prowadnica liniowa rolkowa 30/30

Ograniczenie ruchu osi X/Z 160/450 mm

Tryb połączenia osi X/Z: bezpośrednie połączenie sprzęgające

Zalecenia dotyczące mocy silnika osi X/Z 8/12

Wieża 80 o wysokości środkowej Wieża stacyjna 12T Tajwan SWIFT

Rozmiar narzędzia 20

Maksymalny skok konika 280 mm

Tuleja konika model MT4

Forma konika Pchacz cylindra olejowego

Długość X szerokość X wysokość 2480X1650X1680

Waga około wagi (KG) 3800

Konfiguracja
Sekcja skrawająca narzędzia tokarskiego składa się z głównej krawędzi skrawającej, pomocniczej krawędzi skrawającej, powierzchni natarcia, powierzchni bocznej i pomocniczej powierzchni bocznej. Jego geometrię określają kąt natarcia (o), kąt przyłożenia (o), główny kąt krawędzi skrawającej (κr), kąt nachylenia (S), mniejszy kąt krawędzi skrawającej (κr') i promień naroża (rε). Dobór tych parametrów geometrycznych zależy od różnych czynników i musi być określony w oparciu o specyficzne warunki. Kąt natarcia ( o) dobiera się w zależności od składu i wytrzymałości materiału przedmiotu obrabianego; w przypadku cięcia materiałów o-wytrzymałości wybierana jest mniejsza wartość. Na przykład, gdy do cięcia zwykłej stali węglowej stosuje się narzędzie tokarskie z węglika spiekanego, kąt natarcia wynosi od 10 stopni do 15 stopni, podczas gdy w przypadku stali chromowo-manganowej-lub stali hartowanej wynosi on od -2 stopni do -10 stopni. Ogólnie rzecz biorąc, kąt przyłożenia wynosi od 6 stopni do 10 stopni. Główny kąt krawędzi skrawającej (κr) jest określony przez sztywność systemu obróbki i zwykle mieści się w zakresie od 30 stopni do 75 stopni; Większa wartość jest wybierana, gdy sztywność jest słaba. Podczas toczenia wałów stopniowanych kąt jest ustawiany na 90 stopni lub większy, w zależności od konkretnej metody cięcia.

Tworzywo
Promień naroża (rε) i mniejszy kąt krawędzi skrawającej (κr') są zazwyczaj wybierane w oparciu o wymagania dotyczące chropowatości powierzchni. Kąt nachylenia (S) zależy od pożądanego kierunku spływu wiórów i wytrzymałości krawędzi skrawającej. Konfiguracja powierzchni natarcia narzędzia (rysunek 2) zależy przede wszystkim od właściwości materiału przedmiotu obrabianego i materiału narzędzia. Najprostszym typem jest płaska powierzchnia natarcia; płaska powierzchnia natarcia z dodatnim kątem jest odpowiednia do-narzędzi tokarskich ze stali szybkotnącej i narzędzi z węglika spiekanego używanych do operacji wykańczających.
